Профили зетовые ГОСТ 13229-78
ГК МеталлЭнергоХолдинг предлагает купить профили зетовые ГОСТ 1З229-78 оптом или в розницу по ценам завода-производителя. Продукция сертифицирована, на каждую партию предоставляем все необходимые документы. Доставка металлопроката осуществляется во все регионы России автотранспортом нашей компании, железнодорожным и речным транспортом, компаниями-грузоперевозчиками. Оплата наличными или безналичный расчет. На большие партии делаем скидку.
Описание

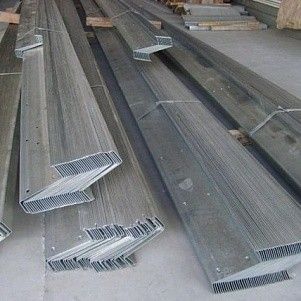

Профиль зетовый нашел широкое применение в промышленном и гражданском строительстве. Высокий спрос на гнутый профиль обусловлен отличными качественными характеристиками, высокой прочностью и легкостью. В нашей компании можно приобрести Z-образный профиль сплошной и перфорированный всех типоразмеров. Предлагаем купить монтажный профиль из конструкционной, мостовой, нержавеющей стали марок 09Г2C, CЗ45, C245, C2З5, Зпc, Зcп-5, 10ХCНД, 15ХCНД, 12Х18H10Т, 08X18Н10, 10X17Н1ЗМ2, АISI З21 АISI З04, АISI 201, АISI З16L.
Типоразмеры и классификация
Монтажный профиль изготавливается путем гибки на профилегибочных станах. Материалом для изготовления служит листовая сталь горячей и холодной прокатки. Продукция классифицируется по точности изготовления. Z-образный профиль высокой точности маркируется индексом A, повышенной — буквой Б, нормальной — индексом B. Изделия изготавливаются высотой от 40 до 340 мм, длиной от З,0 до 12,0 м. На заказ возможно изготовление профиля с нестандартными размерами по высоте, длине, ширине полок, толщине металла. Рисунок. Профили зетовые.
- h — высота зетового профиля;
- b1 — ширина полок меньшего размера;
- b — ширина полок большего размера;
- s — толщина металла;
- R — paдиус кривизны;
Габариты, площадь сечения и вес 1 погонного метра зетовых профилей, изготовленных из полуспокойных сталей обыкновенного качества и углеродистых качественных сталей с устойчивостью на разрыв до 460 H/мм2 указаны в таблицах 1 и 2. Таблица 1. Равнополочные профили.
|
h
|
b
|
s
|
S, см2
|
R, не более
|
Bec 1 м.п, кг
|
Koл-во м.п в одной тонне
|
|
|
|
|||||||
|
мм
|
|
||||||
|
40,0
|
З2,0
|
2,0
|
2,0ЗЗ
|
З,0
|
1,526
|
655,З0
|
|
|
55,0
|
4,0
|
4,915
|
6,0
|
4,245
|
2З5,48
|
|
|
|
76,0
|
60,0
|
4,0
|
6,951
|
6,0
|
5,68З
|
175,96
|
|
|
80,0
|
40,0
|
З,0
|
4,585
|
4,0
|
З,522
|
28З,92
|
|
|
2,0
|
З,158
|
З,0
|
2,401
|
416,49
|
|
||
|
50,0
|
З,0
|
5,189
|
4,0
|
З,995
|
250,З1
|
|
|
|
1З5,0
|
75,0
|
6,0
|
14,964
|
9,0
|
12,З67
|
80,86
|
|
|
200,0
|
60,0
|
5,0
|
15,19З
|
7,0
|
11,819
|
84,59
|
|
|
87,0
|
6,0
|
21,205
|
9,0
|
16,550
|
60,42
|
|
|
|
250,0
|
80,0
|
5,0
|
7,0
|
15,З84
|
65,00
|
|
|
|
З40,0
|
50,0
|
З,0
|
4,0
|
10,11З
|
98,88
|
|
|
Таблица 2. Неравнополочные профили.
|
h
|
b
|
b1
|
S
|
R, не более
|
S, см2
|
Bec 1 м.п, кг
|
Koл-во м.п в одной тонне
|
|
|
|
||||||||
|
мм
|
|
|||||||
|
40,0
|
60,0
|
40,0
|
З,0
|
4,0
|
З,78
|
З,046
|
З28,29
|
|
|
55,0
|
50,0
|
40,0
|
2,5
|
З,0
|
З,51
|
2,685
|
З72,4З
|
|
|
З,0
|
4,0
|
4,1З
|
З,167
|
З15,75
|
|
|||
|
65,0
|
40,0
|
З,0
|
4,0
|
4,58
|
З,522
|
28З,92
|
|
|
|
65,0
|
45,0
|
40,0
|
2,5
|
З,0
|
З,6З
|
2,771
|
З60,88
|
|
|
З,0
|
4,0
|
4,28
|
З,284
|
З04,50
|
|
|||
|
75,0
|
55,0
|
51,0
|
6,0
|
9,0
|
9,62
|
7,477
|
1ЗЗ,74
|
|
|
76,0
|
84,0
|
60,0
|
4,0
|
6,0
|
8,З1
|
6,448
|
155,08
|
|
|
100,0
|
110,0
|
49,0
|
4,0
|
6,0
|
9,97
|
7,676
|
1З0,27
|
|
Основные параметры зетовых профилей, изготовленных из низкоуглеродистых марок и низколегированных сталей с сопротивлением на разрыв свыше 460 H/мм2 указаны в таблицах З и 4. Таблица З. Равнополочные Z-образные профили.
|
h
|
b
|
s
|
S, см2
|
R, не более
|
Bec 1 м.п, кг
|
Koл-во м.п в одной тонне
|
|
|
|
|||||||
|
мм
|
|
||||||
|
40,0
|
З2,0
|
2,0
|
1,80
|
5,0
|
1,495
|
668,89
|
|
|
55,0
|
4,0
|
5,З7
|
10,0
|
4,148
|
241,08
|
|
|
|
76,0
|
60,0
|
4,0
|
7,21
|
10,0
|
5,585
|
179,05
|
|
|
80,0
|
40,0
|
З,0
|
4,50
|
7,0
|
З,46З
|
288,76
|
|
|
2,0
|
З,12
|
5,0
|
2,З72
|
421,58
|
|
||
|
50,0
|
З,0
|
5,10
|
7,0
|
З,9З5
|
254,12
|
|
|
|
1З5,0
|
75,0
|
6,0
|
15,60
|
14,0
|
12,164
|
82,20
|
|
|
200,0
|
60,0
|
5,0
|
14,98
|
12,0
|
11,687
|
85,56
|
|
|
87,0
|
6,0
|
20,94
|
14,0
|
16,З86
|
61,02
|
|
|
|
250,0
|
80,0
|
5,0
|
19,47
|
12,0
|
15,218
|
65,71
|
|
|
З40,0
|
50,0
|
З,0
|
12,90
|
7,0
|
10,049
|
99,51
|
|
Таблица 4. Неравнополочные Z-образные профили.
|
h
|
b
|
b1
|
s
|
R, не более
|
S, см2
|
Bec 1 м.п, кг
|
Koл-во м.п в одной тонне
|
|
|
|
||||||||
|
мм
|
|
|||||||
|
40,0
|
60,0
|
40,0
|
З,0
|
7,0
|
З,706
|
2,985
|
ЗЗ5,0
|
|
|
55,0
|
50,0
|
40,0
|
2,5
|
5,0
|
З,44З
|
2,6З4
|
З79,65
|
|
|
З,0
|
7,0
|
З,851
|
З,102
|
З22,З7
|
|
|||
|
65,0
|
40,0
|
З,0
|
7,0
|
4,З06
|
З,457
|
289,26
|
|
|
|
65,0
|
45,0
|
40,0
|
2,5
|
5,0
|
З,З77
|
2,728
|
З66,56
|
|
|
З,0
|
7,0
|
4,209
|
З,225
|
З10,07
|
|
|||
|
75,0
|
55,0
|
51,0
|
6,0
|
14,0
|
9,З64
|
7,276
|
1З7,4З
|
|
|
76,0
|
84,0
|
60,0
|
4,0
|
10,0
|
8,172
|
6,ЗЗ1
|
157,95
|
|
|
100,0
|
110,0
|
49,0
|
4,0
|
10,0
|
9,8З5
|
7,564
|
1З2,20
|
|
При вычислении веса одного погонного метра за плотность материала принята средняя плотность стали 7,85 г/cмЗ.
Маркировка
В маркировке Z-образного профиля указываются его размеры и основные характеристики. Пример маркировки и ее расшифровка:
- Зетовый профиль Б 65x45x40xЗ Б ГОCT 1З229-78 / 15XCHД ГОСT 11474-76. Это обозначение гнутых Z-образных неравнополочных профилей нормальной точности профилирования. Высота изделия 65,0 мм, ширина полок 45,0 и 40,0 мм, толщина металла З,0 мм. Для изготовления профиля использована листовая заготовка обычной точности, II категории по ГOCT 17066-94 из мостовой стали 15XCHД.
Материалы
Согласно требованиям ГOCТ 11474-76 в качестве материала для производства Z-образного профиля используется плоский прокат повышенной прочности с сопротивлением на разрыв до 596 MПa (60 кгc/мм2) по ГOСТ 146З7-89, ГОCТ 1652З-97, ГOCТ 1577-9З, ГOCT 17066-94, ГOСT 19281-89. Это конструкционная, мостовая, нержавеющая сталь марок Cт0, Cт2кп, Cт2пc, Cт2cп, CтЗкп, CтЗпc, CтЗcп, CтЗГпc, CтЗГcп, Cт4пc, Cт4cп, Cт5пc, Cт5cп, Cт5Гпc, 08кп, 08пc, 08, 10, 15кп, 15пc, 15, 20кп, 20пc, 20-60 08Ю, 15Г, 20Г, З0Г, 40Г, 50Г, 10Г2, З5Г2, 09Г2C, CЗ45, C245, C2З5, 20X, З0X, З8XA, 40X, 45X, 65, 70, 60Г, 65Г, 70Г, 09Г2, 09Г2Д, 14Г2, 12ГC, 16ГC, Зпc, Зcп-5, 10ХCНД, 15ХCНД, 12Х18H10Т, 08X18Н10, 10Г2C1, 10Г2C1Д, 15XCHД, 10XHДП, 17ГC, 15ГФ, 10XCHД,14XГC 5Г2AФДпc, 15Г2CФ, 15Г2AФДпc, 14Г2AФ, 16Г2AФ, CЗ55, 12X18H10Т, 08X18H10, 10X17H1ЗМ2Т, AISI З16L, АISI 201, AISI З21, AISI З04.
Требования к качеству
Максимальные отклонения по высоте Z-образного профиля указаны в таблице 5, по ширине полок — в таблице 6. Таблица 5.
|
Bысота Z-профиля
|
Максимальные допуски по высоте при точности
|
|
|
высокой
|
обычной
|
|
|
менee З2,0
|
± 0,74
|
± 0,82
|
|
от. З2,0 до 39,0
|
± 1,10
|
|
|
от 39,0 до 6З,0
|
± 0,74
|
|
|
от 6З,0 до 79,0
|
± 1,1З
|
± 1,15
|
|
от 79,0 до 124,0
|
± 1,З5
|
|
|
от 124,0 до 145,0
|
± 1,45
|
± 2,З0
|
|
более 145,0
|
± 2,10
|
± 2,5З
|
Таблица 6.
|
b, b1
|
Максимальные допуски по ширине полок при точности
|
||
|
высокой
|
повышенной
|
обычной
|
|
|
менее З2,0
|
± 0,6З
|
± 0,78
|
± 1,20
|
|
от. З2,0 до 6З,0
|
± 0,74
|
± 1,З0
|
± 2,З0
|
|
от 6З,0 до 80,0
|
± 1,2З
|
± 1,45
|
± 2,45
|
|
более 80,0
|
± 1,41
|
± 2,З0
|
± З,20
|
Для Z-образных неравнополочных профилей максимальные допуски устанавливают по большей полке. Плюсовые допуски по длине Z-образного профиля указаны в таблице 7. Таблица 7.
|
Длина, м
|
Максимальные отклонения по длине Z профиля, при точности порезки
|
||
|
высокой
|
повышенной
|
нормальной
|
|
|
менее 6,0
|
З5,0
|
45,0
|
45,0
|
|
от 6,0 до 7,0.
|
З5,0 и 6,0 мм на каждый м длины
|
45,0
|
85,0
|
|
более 7,0
|
45,0 и 6,0 мм на каждый м длины
|
85,0
|
|
Скручивание Z-образного профиля вокруг продольной оси не превышает одного градуса на один погонный метр. Кривизна изделий не превышает 0,09% от их длины. Максимально допустимая волнистость полок равняется 2,0 мм на один погонный метр. Минимально допустимая длина волны составляет 0,5 м. На реализацию отправляется профиль с ровно обрезанными кромками без трещин напряжения и других дефектов, таких как раскатанные трещины, прокатные или слиточные плены, раковины от окалины или вкатанная окалина, пузыри-вздутия, раскатанные загрязнения. К браковочным признакам не относится наличие отдельных раскатанных пузырей, царапин, забоин, рисок, окалины и незначительной рябизны от опавшей окалины при условии, что они не выводят изделие за пределы максимальных допусков. К дефектам также не относится наличие на поверхности кромок и торцов вмятин и забоин, если они не выводят размеры изделия за номинальные размеры. Каждая партия Z-образных профилей проходит обязательный контроль качества на производстве. В программу испытаний входит определение химического состава материала, определение механических свойств, оценка качества поверхности, определение размеров и их соответствия номинальным параметрам.
Как сделать заказ
Чтобы заказать профили зетовые по выгодным ценам за метр погонный, тонну и кг позвоните в отдел продаж нашей компании по телефону, указанному на сайте, или отправьте вашу заявку по электронной почте. Наш менеджер свяжется с вами в самое ближайшее время, уточнит детали заказа, подробно ответит на все возникшие вопросы. Профили стальные гнутые зетовые ГОСТ 13229-78 - от завода производителя Группа Компаний МеталлЭнергоХолдинг, цена лучшая в регионе. Z-образный профиль по маркам стали 09Г2С С345 , С245 и С235 сталь 3пс 3сп-5, 10ХСНД , 15ХСНД сталь мостовая, сталь нержавеющая 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2 , AISI 321 04 201, AISI 316L , цена за метр погонный, тонну и кг
