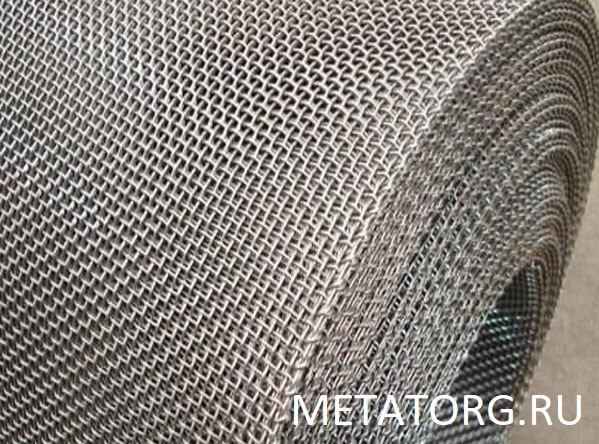

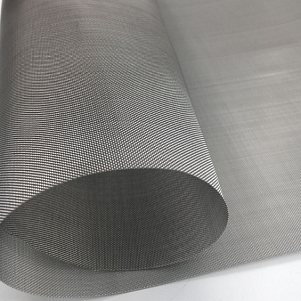

Сетка фильтровая нержавеющая ГОСТ 3187-76

Сетка фильтровая нашла широкое применение в самых разных отраслях промышленности.

Тканое полотно служит отличным инструментом для просеивания и фильтрации жидких, сыпучих и газообразных сред. Сетка фильтровая нержавеющая ГОСТ 3187-76 имеет нулевые ячейки, обладает превосходными качественными характеристиками, выдерживает прокачку и продувку под давлением.

Производство сетки из коррозионно-стойкой стали для фильтров

Для изготовления сеток используют проволоку из коррозионно-стойких жаропрочных и конструкционных криогенных марок стали. Основные из них — 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 12Х18Н9, 08Х18Н10. Изделия, изготовленные из нержавеющей стали, предназначены для эксплуатации в условиях воздействия агрессивных сред при температуре от -196 С до +600 С. Сталь, легированная кремнием, марганцем, никелем, хромом, не ржавеет и приобретает устойчивость к воздействию продуктов нефтепереработки, кислотных и щелочных сред. Чтобы изготовить проволоку стальную болванку разогревают до температуры, близкой к температуре плавления, после чего подвергают вальцовке. Полученное длинномерное изделие отправляется на волочильный стан, где протягивается через сужающиеся отверстия — фильеры. Диаметр и форма сечения зависят от параметров фильеры. Проволока последовательно проходит следующие этапы обработки: травление, сушку, очистку от окалины, волочение, размотку. Готовое изделие подвергается дополнительной термообработке. Отжиг применяют для улучшения микроструктуры стали, снятия внутреннего напряжения, придания изделиям из металла мягкости. Для создания металлического полотна используют высокотехнологичное металлоткацкое оборудование. Все производственные процессы автоматизированы, что обеспечивает высокую точность изготовления, равномерную прочность по всей плоскости изделия.

Описание сетки ГОСТ 3187

В категорию фильтровых входят сетки трех видов, которые различаются по типу плетения. Это изделия с полотняным (П), саржевым (С), а также с саржевым переплетением двухсторонние сетки (СД). По качеству изготовления продукция делится на первую и вторую группы. Плетеная сетка по виду напоминает тканое полотно. Особенностью фильтровых сеток является то, что толщина основы всегда больше диаметра утка. Диаметр проволоки, проходящей вдоль полотна, находится в диапазоне от 0,18 до 1,2 мм. Толщина утка варьируется от 0,12 до 0,7 мм. Номер сетки определяется количеством проволок основы на 1 дм. Купить сетки можно в виде рулонов, стандартная ширина которых 1 м. По индивидуальному заказу сетка изготавливается шириной от 0,6 до 1,3 м. Минимальная длина изделий первой группы составляет 2 м. Маркировочный код содержит в себе полную информацию о конкретном изделии.

Примеры условного обозначения ячеек у сетки нержавеющей фильтровальной мелкоячистой:

• Сетка П56-08Х18Н10-1 ГОСТ 3187-76. Это изделие полотняного плетения № 56, из коррозионно-стойкой жаропрочной стали, первой группы.
• Сетка С80- НУ-2 ГОСТ 3187-76. Продукция саржевого плетения № 80, изготовленная из стали с низким содержанием углерода, второй группы.
• Сетка СД200-10Х17Н13М2Т-1 ГОСТ 3187-76. Двухсторонняя сетка саржевого плетения №200, из коррозионно-стойкой стали обыкновенного качества, первой группы.

Цена продукции формируется с учетом таких параметров, как марка стали, диаметр проволок, размеры рулона — длина и ширина.

Сфера применения сетки нержавеющей с квадратными ячейками

Сетки фильтровые из нержавеющей стали применяются в изготовлении приспособлений для фильтрации, обезвоживания и сушки материалов. Отличные эксплуатационные качества позволяют использовать их для решения широкого круга задач. Плетеные сетки характеризуются:

• прекрасными фильтрующими качествами и высокой пропускной способностью;
• устойчивостью к воздействию сред повышенной активности;
• прочностью на разрыв и стойкостью к деформации;
• коррозионной стойкостью;
• долговечностью.

Основное направление использования стального полотна с нулевой ячейкой это фильтрация. Этим способом выполняется разделение материалов с неоднородной структурой. Пористые перегородки пропускают жидкости, задерживая твердые частицы. Такую технологию используют в горно-добывающей отрасли для обогащения рудных материалов. К наиболее распространенным аппаратам для фильтрации относятся напорные фильтры. Их используют для обезвоживания шлама, оставшегося после промывки руды. Сушка применяется для обезвоживания материалов с пастообразной и твердой влажной консистенцией. Эта технология распространена в пищевой, химической, горно-добывающей промышленности, сельскохозяйственной отрасли, медицине, строительной сфере. В горной промышленности сушка является вспомогательным процессом, который применяют в обогащении руд. Это последний этап обезвоживания, который следует за сгущением и фильтрацией. Сушка нужна для снижения концентрации влаги в твердых материалах. Это необходимо для упрощения транспортировки и хранения, снижения смерзаемости материалов в холодное время года. Точные данные о весе м2 сетки фильтровой и количестве м2 в одной тонне можно узнать из таблицы ниже.

Таблица. Вес 1 м2 сетки и количество м2 в 1 тонне.

Правила упаковки и маркировки сеток тканых и фильтровальных

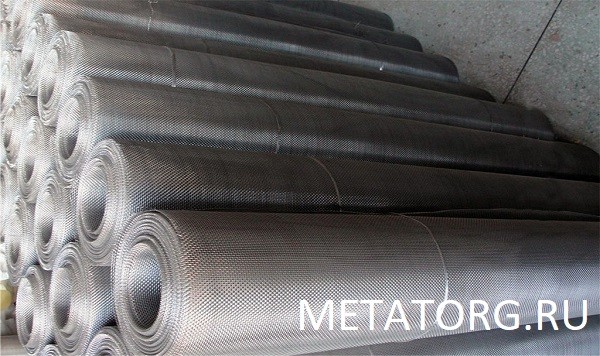

Для дальнейшей транспортировки сетку наматывают на сердечник с ровной поверхностью, изготовленный из антикоррозионного материала. Каждый рулон в трех местах перевязывается мягкой проволокой, оборачивается бумагой и укладывается в дощатый ящик. Тара должна обеспечивать максимальную защиту металлоизделий от механических повреждений и попадания влаги. Для упаковки сетки с номерами от 24 по 90 включительно дополнительно используется полимерная пленка или синтетическая ткань, в которую заворачивают изделия поверх бумаги. Максимальный вес рулона при транспортировке составляет 8 кг. Из рулонов формируют пакеты весом до 1000 кг. Каждый рулон и ящик снабжают ярлыком с указанием товарного знака производителя, маркировкой продукции, линейных параметрах изделия. Ширина указывается в мм, а длина в метрах. ГК МеталлЭнергоХолдинг является производителем и поставщиком широкого ассортимента металлоизделий. Мы заинтересованы в долгосрочном сотрудничестве и предлагаем нашим клиентам самые выгодные условия — высокое качество продукции, гибкую систему скидок, удобную форму оплаты, быструю доставку в любой российский регион
