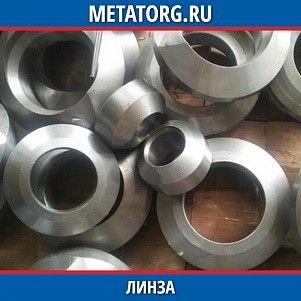

Линза

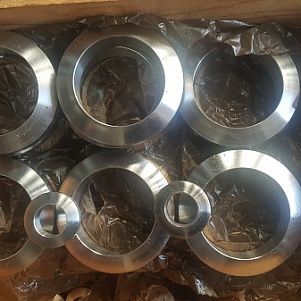

Линза стальная – это разновидность жестких типов уплотнительных деталей, с характерными выраженными компенсирующими свойствами.
Изготавливаются в строгом соответствии с техническими условиями, определенными ГОСТ 10493.
Группа компаний МеталлЭнергоХолдинг занимается изготовлением и прямыми поставками линз уплотнительных, широко используемых в различных трубопроводных коммуникациях и системах, создаваемых в:
- химической отрасли;
- нефтехимии.
Каждому клиенту фирма гарантирует:
- широкий ассортимент линз, максимальный модельный ряд уплотнительных линз, которые всегда есть в наличии на складе;
- оперативное исполнение заказа;
- выгодную цену и аккуратную, надежную доставку в любую точку РФ и страны СНГ.
При изготовлении и практическом применении линз стальных компенсирующего типа строго соблюдаются требования ряда НТД:
|
Параметр, наименование
|
Документ
|
Номер
|
|
Общие ТУ
|
ГОСТ
|
10493
|
|
Показатели условных давлений
|
356
|
|
|
Допустимые величины радиального давления, с учетом степени точности
|
10356
|
|
|
Методы, применяемые при проведении испытаний отобранных образцов
|
9012
1497
9454
|
|
|
Правила и порядок упаковки
|
16295
2991
|
При выборе соответствующих линз важно убедиться, что заявленные производителем основные эксплуатационные параметры соответствую тем требованиям, которые предъявляет технологический процесс:
|
Параметр
|
Значение
|
|
Усл. давление в системе, МПа
|
20 - 100
|
|
Ø условного прохода, мм
|
6,0-200,0
|
|
Эксплуатационный диапазон температур, °С
|
- 50 / + 510
|
Также необходимо убедиться в соответствии конструкции и размеров линз с учетом планируемого их применения:
|
Обозначение линзы «Ж»
|
Материал изготовления
|
D
|
d
|
d1
|
B
|
r
|
c
|
M, kg
|
|
1-6/1-10
|
сталь
|
14-22
|
6-11
|
8,2-13,7
|
8,5-10
|
12-20
|
0,2
|
0,006-0,03
|
|
1-15/1-25
|
30-44
|
15-25
|
20,5-30,8
|
11-14
|
35-42
|
|||
|
1-32/1-40
|
60-65
|
32-40
|
41-49,9
|
18-20
|
60-73
|
0,5
|
||
|
1-50/1-65
|
82-100
|
60-70
|
67-78,7
|
25-30
|
98-115
|
0,08-0,6
|
||
|
1-80/1-100
|
125-138
|
90-100
|
93,7-109,4
|
35
|
140-160
|
|||
|
1-125/1-150
|
175-210
|
120-155
|
136,8-166,2
|
40
|
243
|
1,0
|
1,05-6,1
|
|
|
1-200
|
270
|
195
|
212
|
45
|
310
|
Наиболее распространенные марки стали, используемые при изготовлении линз:
· 10Х17Н13М3Т;
· 12Х18Н10Т;
· Сталь 20;
· 30ХМА и другие.
Отраслевой стандарт определяет ряд важных эксплуатационных показателей, которым должны соответствовать готовые линзы стальные уплотнительные:
|
Параметр
|
Значение
|
|
Текучесть массу (условно-предельная величина), МПа
|
216-540
|
|
Временное сопротивление разрывной нагрузке, МПа
|
432,0-687,0
|
|
Предельно допустимая величина удлинения при соответствующей нагрузке на металлическую заготовку, %
|
16-35
|
|
Ударная вязкость сплава, кДж/м²
|
49-98
|
|
Твердость вещества, коэффициент
|
123-262
|
Преимущества линз уплотнительных компенсационных:
- прочность;
- твердость;
- износоустойчивость;
- коррозийная стойкость;
- невосприимчивость к воздействию повышенной влажности, химически агрессивных веществ;
- длительный срок службы;
- простота монтажа.
Для оформления заказа и покупки на выгодных условиях линз стальных любого из представленных в каталоге размеров, достаточно сделать всего один телефонный звонок менеджеру компании МеталлЭнергоХолдинг. Наш специалист поможет определиться с выбором, предложит лучшую цену на товар и проконтролирует своевременное исполнение заказа.
Обращайтесь!
