Тройник стальной
ГК МеталлЭнергоХолдинг производит и реализует трубопроводные элементы. В нашей компании можно купить тройники стальные оптом или в розницу по ценам завода-производителя. Варианты доставки — самовывоз, наши машины, транспортные компании. Оплата наличными, безналичный расчет, оплата картой через онлайн-кассу.
Описание
Тройники из углеродистых и низколегированных сталей предназначены для создания ответвлений от основной линии трубопровода с целью смешения или разделения потоков рабочей среды. Трубопроводные элементы делятся на виды по способу изготовления, типу присоединения, конструкции.
Конструкция
По конструкции тройники стальные делятся на равнопроходные и переходные. Изделия первого типа служат для герметичного соединения труб с одинаковым диаметром. С помощью фитингов осуществляется распределение основного потока на две ветви без изменения давления внутри трубопровода. Областью применения равнопроходных элементов является топливно-энергетический комплекс, отраслевая промышленность, сфера ЖКХ. Изделия переходного типа применяются для соединения труб с разным размером диаметра. За счет уменьшенного диаметра проходного отверстия давления удается достигнуть снижения давления в боковом ответвлении. Тройники этого типа применяются для прокладки разветвленных систем отопления и газоснабжения.
Технология изготовления
Основные способы изготовления элементов трубопровода — это гидроштамповка, сварка, точение, сочетание штамповки со сваркой.
- Штампованные изготавливаются путем вдавливания в бесшовную трубную заготовку дополнительного элемента присоединения. Максимальный диаметр проходного отверстия 426,0 мм.
- Штампосварные получают сваркой детали бокового ответвления с основной деталью. Диаметр изделий варьируется от 25,0 до 530,0 мм.

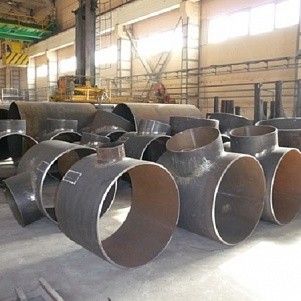

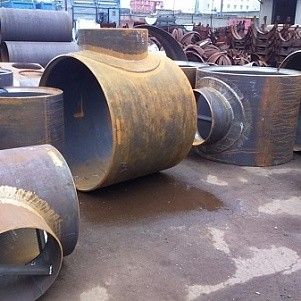

- Сварные изготавливают из листовой стали — из листа выкраиваются детали, которые соединяются путем стыковой сварки. Преимуществом сварных тройников является возможность изготовления деталей больших диаметров — от 550 мм и больше..
- Точеные.Элементы трубопровода вытачиваются на токарных станках из сплошных заготовок. Эта технология чаще всего применяется для изготовления тройников нестандартной конфигурации или элементов с большой толщиной стенок.
Способ монтажа
Тройники выпускаются с наружной или внутренней резьбой, под приварку, с фланцевым соединением.
- Резьбовые. Преимуществом съемных трубопроводных элементов является упрощение выполнения ремонтных работ и обслуживания трубопроводов.
- Сварные. Соединение тройника с трубами сварным способом позволяет создать герметичные трубопроводные конструкции, устойчивые к воздействию большого внутреннего давления.
- Фланцевые. Крепление элементов трубопровода с помощью болтов, гаек, шпилек по окружности фланца обеспечивает высокую надежность соединения, сводит к нулю вероятность разгерметизации трубопровода и протечки транспортируемой среды.
Основные характеристики
Тройники переходные и проходные, с фланцами, с резьбой или под приварку изготавливаются в соответствии с нормативами:
- ГОСТ 22822-83, 22824-83, 22825-83;
- OCT 108.104.05-82, 108.104.06-82, 34.10.433-90, 34-42-674-84;
- ТУ 1468-010-593377520-2003,1468-001-82932963-2009, 1469-005-04834179-2004.
К наиболее распространенным относятся тройники бесшовные под приварку, изготовленные по нормативам ГОСТа 17376-2001. Элементы различаются диаметром основного и бокового проходного отверстия, толщиной стенок, массой. Основные размеры и справочный вес тройников стандартного исполнения указаны в таблице ниже.
|
Диаметр условного прохода
|
Диаметр проходного отверстия, мм
|
Толщина стенки 1, мм
|
Диаметр проходного отверстия бокового элемента, мм
|
Толщина стенки 2, мм
|
Р-е от центра до крайней точки основного торца, мм
|
Р-е от центра до крайней точки бокового элемента, мм
|
Справочный вес одного изделия, кг
|
|
15
|
21,3
|
2,0
|
19,3
|
2,0
|
25
|
25
|
0,19
|
|
20
|
26,9
|
2,0
|
20,3
|
2,0
|
29
|
29
|
0,26
|
|
25
|
33,7
|
2,3
|
21,3
|
2,0
|
38
|
38
|
0,25
|
|
32
|
42,4
|
2,6
|
21,3
|
2,0
|
48
|
48
|
0,79
|
|
40
|
48,3
|
2,6
|
26,9
|
2,0
|
57
|
57
|
1,00
|
|
50
|
60,3
|
2,9
|
33,7
|
2,9
|
64
|
51
|
1,60
|
|
65
|
76,1
|
2,9
|
42,4
|
2,6
|
76
|
64
|
3,20
|
|
80
|
88,9
|
3,2
|
48,3
|
2,9
|
86
|
73
|
2,20
|
|
100
|
114,3
|
3,6
|
60,3
|
2,7
|
105
|
89
|
3,80
|
|
125
|
139,7
|
4,0
|
76,1
|
2,9
|
124
|
108
|
3,40
|
|
150
|
168,3
|
4,5
|
88,9
|
3,2
|
143
|
124
|
9,40
|
|
200
|
219,1
|
6,3
|
114,3
|
3,6
|
178
|
156
|
16,00
|
|
250
|
273,0
|
6,3
|
139,7
|
4,0
|
216
|
191
|
33,0
|
|
300
|
323,9
|
7,1
|
168,3
|
4,5
|
254
|
219
|
47,0
|
|
350
|
355,6
|
8,0
|
219,1
|
6,3
|
279
|
248
|
52,0
|
|
400
|
406,4
|
8,8
|
273,0
|
6,3
|
305
|
283
|
58,0
|
|
450
|
457,0
|
10,0
|
323,9
|
7,1
|
343
|
321
|
63,0
|
|
500
|
508,0
|
11,0
|
355,6
|
8,0
|
381
|
356
|
70,0
|
|
600
|
610,0
|
12,5
|
406,4
|
8,8
|
432
|
406
|
75,0
|
|
700
|
711,0
|
13,0
|
711,0
|
9,1
|
521
|
521
|
83,0
|
|
800
|
813,0
|
13,5
|
813,0
|
9,5
|
597
|
597
|
89,0
|
|
900
|
914,0
|
14,0
|
914,0
|
9,9
|
673
|
673
|
94,0
|
|
1000
|
1016,0
|
14,5
|
1016,0
|
10,2
|
749
|
749
|
101,0
|
Как заказать элементы трубопровода
Чтобы купить тройники стальные по выгодным ценам позвоните по телефону, номер которого указан на сайте. Наш менеджер более подробно расскажет об условиях оплаты и сроках доставки, даст исчерпывающие ответы на все возникшие вопросы.
